- Для установки панелей откосов на фасадные панели с резьбой, компания KEIL предлагает крепление угла откоса с помощью цангового анкера.
- Это крепление было разработано с учётом точной и быстрой установки, а также особенно простого в обращении.
- Поместить угол откоса на просверленную фасадную панель.
- Монтаж анкера выполняется в виде предварительного монтажа с помощью установочного винта. Желобчатый диск фиксируется гайкой со стопорными зубцами.
- Альтерантивно: Вставить анкер с винтом и желобчатый диск через продольный паз в отверстие с подрезкой и затянуть.
- Цанговые анкеры KEIL проходят независимый контроль качества.
Крепление откосов FA при помощи анкера
Исполнение

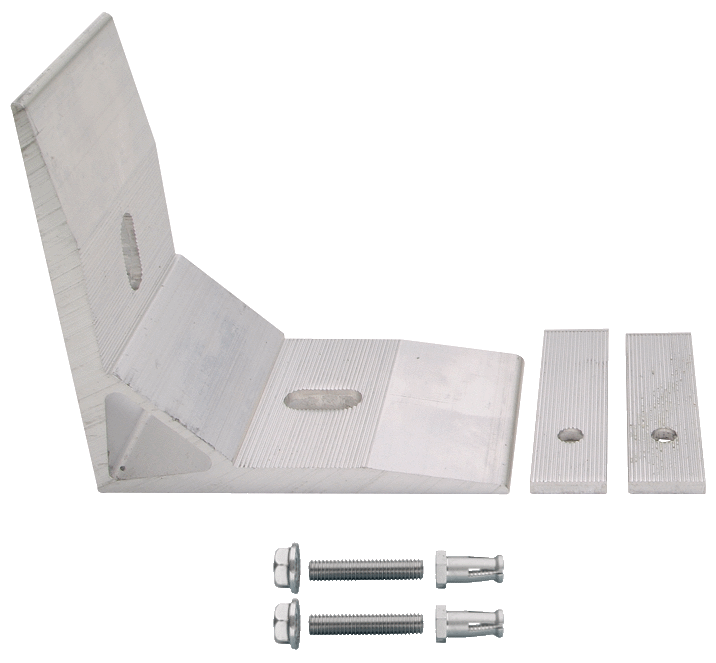

- Алюминиевый внутренний гол, вкл. 2 желобчатый диска и 2 анкера в сборе KEIL BH hs 15 M6x35
Применение
-
Для скрытого заднего крепления панелей откосов или перемычек.
- Природный камень
- Искусственный камень
- Бетонный блок
- Керамика
- Прессованный слоистый материал (ламинат высокого давления)
- Пластмасса
- Волокнистый цемент
- Стеклокерамика
Инструкция по применению
- Ввернутый установочный винт должен быть заподлицо с анкерной гильзой на торцевой стороне.
- Применение согласно разрешению и Руководству по монтажу анкеров KEIL.
- Соответствующую строительно-правовую документацию можно найти в разделе Разрешения.
Примечание
- Соответствующие разрешения и согласования можно получить по запросу.
- Монтажный инструмент (например, ввинчиваемое резьбовое соединение) по запросу.
- Гайка с блокирующим зубчатым зацеплением с качеством A4.
Данные / Факты
| Глубина установки | 15 мм |
| Длина полки | 100/60 мм |
| Межцентровое расстояние | 50/35 мм |
| Ширина полки | 60/40 мм |
| Толщина полки | 8/5 мм |
Крепление откосов FA при помощи анкера
Технически зрелые и одобренные органами строительного надзора
![csm_2019_04_16_15_44_33_window_01_f9ef86784a-300x50[1].png](/upload/medialibrary/b6c/b6c692d7146ea811238d797f731a8ea6.png "csm_2019_04_16_15_44_33_window_01_f9ef86784a-300x50[1].png")
Крепления с подрезкой для навесных вентилируемых фасадов отражают уровень технического развития. Немецкий институт строительной техники (DIBt) разработал для этого концепцию получения разрешений. Текущий обзор соответствующей строительно-правовой документации можно найти в разделе Разрешения.
Генеральные разрешения органов строительного надзора
В рамках применения государственных строительных норм и правил, для которых не существует общепризнанных технологических норм, в частности норм DIN, или которые существенно отличаются от них, выдаются генеральные разрешения органов строительного надзора на строительные изделия и типы конструкций. Они являются надёжным доказательством пригодности строительных изделий или применимости типов конструкций с учётом инженерно-строительных требований к зданиям.
Европейское техническое одобрение
Европейские технические одобрения (ETA) выдаются на строительную продукцию в области применения директивы ЕС о строительных материалах. Оно позволяет оценить характеристики строительного продукта.
