- Цанговый анкер состоит из анкерной гильзы и соответствующего шестигранного винта.
- Просверленное отверстие, анкерная гильза и длина винта должны быть отрегулированы в соответствии с требуемой глубиной установки и выбранного держателя панели. Только использование подходящих деталей делает установку быстрой, простой и безопасной.
- Анкерная гильза, сплющенная в нижней части, вставляется в просверленное отверстие вместе с предписанным держателем панели.
- Винт вставляется путём небольшого надавливания на держатель панели (для фиксации анкера). Блокирующее зубчатое зацепление винта врезается в держатель панели для фиксации винта.
- При контролируемом ввинчивании винта анкерная гильза расширяется до первоначального размера таким образом, что она полностью соприкасается с фасадной панелью в зоне подрезки просверленного отверстия. После монтажа анкер располагается в просверленном отверстии без разжимного усилия, т.е. крючок может быть повернут с определённым усилием
- Цанговые анкеры KEIL проходят независимый контроль качества.
Цанговый анкер KH BH
Исполнение
- Анкерная гильза вкл. установочный винт с шестигранной головкой A4 и гайкой с блокирующим зубчатым зацеплением из нержавеющей стали качества A4
Применение
- Природный камень
- Искусственный камень
- Бетонный блок
- Керамика
- Прессованный слоистый материал (ламинат высокого давления)
- Пластмасса
- Волокнистый цемент
- Стеклофибробетон
- Стеклокерамика
- Искусственный камень на основе полимеров
- Бетон сверхвысокого качества
Инструкция по применению
- Ввернутый установочный винт должен быть установлен заподлицо с анкерной гильзой на торцевой стороне.
- Применение согласно разрешению и Руководству по монтажу анкеров KEIL.
- Соответствующую строительно-правовую документацию можно найти в разделе Разрешения.
Данные / Факты
| Толщина панели | 9,5-18 мм |
| Глубина установки анкера | 7–15 мм |
| Толщина соединяемых деталей | 1,5-46,5 мм |
| Диаметр просверленного отверстия | 7 мм |
| Диаметр подрезки | 9 мм |
Цанговый анкер KH BH
Технически зрелые и одобренные органами строительного надзора
![csm_2019_04_16_15_44_33_window_01_f9ef86784a-300x50[1].png](/upload/medialibrary/b6c/b6c692d7146ea811238d797f731a8ea6.png "csm_2019_04_16_15_44_33_window_01_f9ef86784a-300x50[1].png")
-

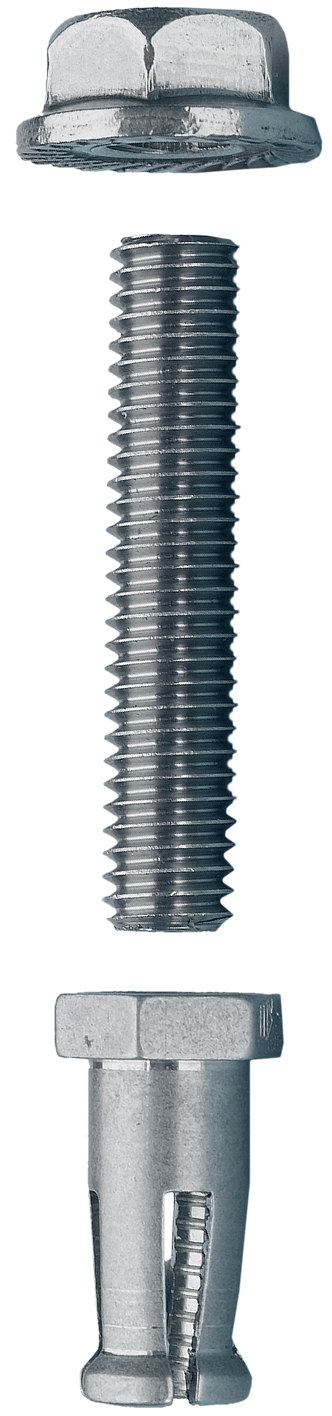

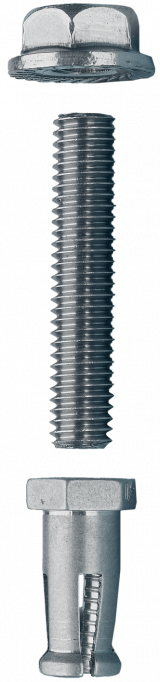

Цанговый анкер состоит из анкерной гильзы, установочного винта и гайки со стопорными зубцами.
Просверленное отверстие, анкерная гильза и длина установочного винта должны быть отрегулированы в соответствии с требуемой глубиной установки и выбранного держателя панели. Только использование подходящих деталей делает установку быстрой, простой и безопасной.
Анкерная гильза, сплющенная в нижней части, вставляется в просверленное отверстие.
При контролируемом ввинчивании установочного винта анкерная гильза расширяется до первоначального размера таким образом, что она полностью соприкасается с фасадной панелью в зоне подрезки просверленного отверстия. После монтажа анкер располагается в просверленном отверстии без разжимного усилия, т.е. крючок может быть повернут с определенным усилием.
Зафиксировать держатель панели гайкой.
Цанговые анкеры KEIL проходят независимый контроль качества.
