Общее руководство по монтажу

Сверление и подрезка

Фасадные панели с задней стороны должны быть снабжены отверстиями с подрезкой, в условиях мастерской, с использованием инструментов, входящих в комплект системы KEIL.

Такие инструменты включают в себя: фасадную дрель KEIL, сверлильную головку KEIL и сверлильный станок для подрезки, например, ручная дрель KEIL, настольная дрели KEIL или сверлильный автомат со сверлильной головкой KEIL.

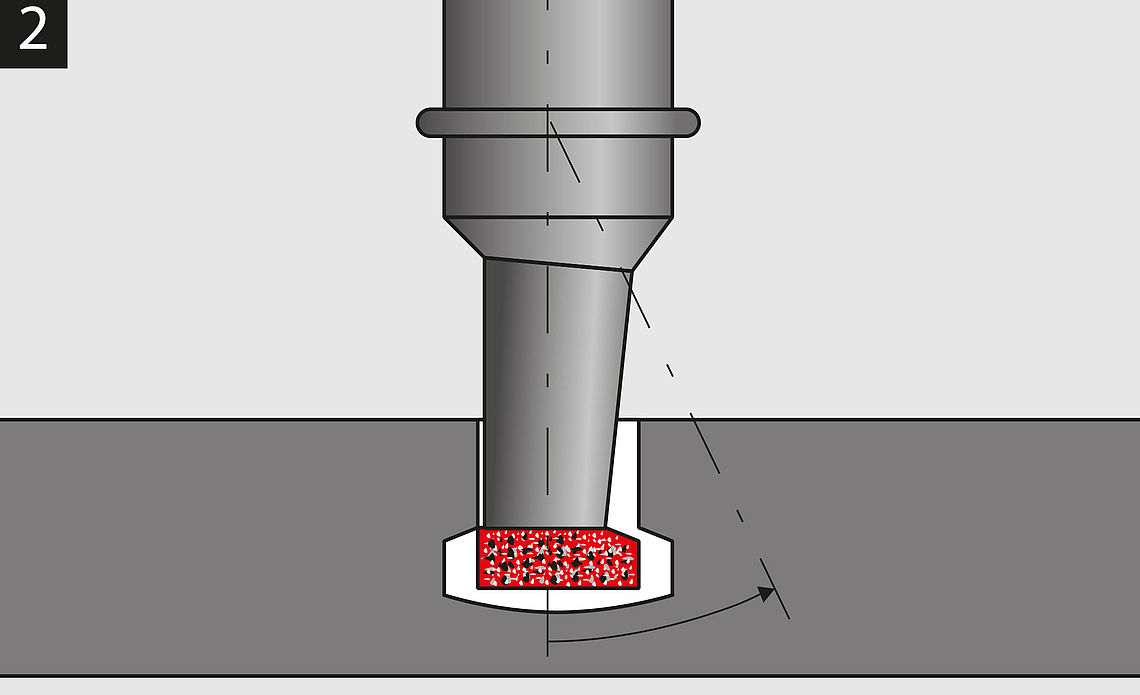

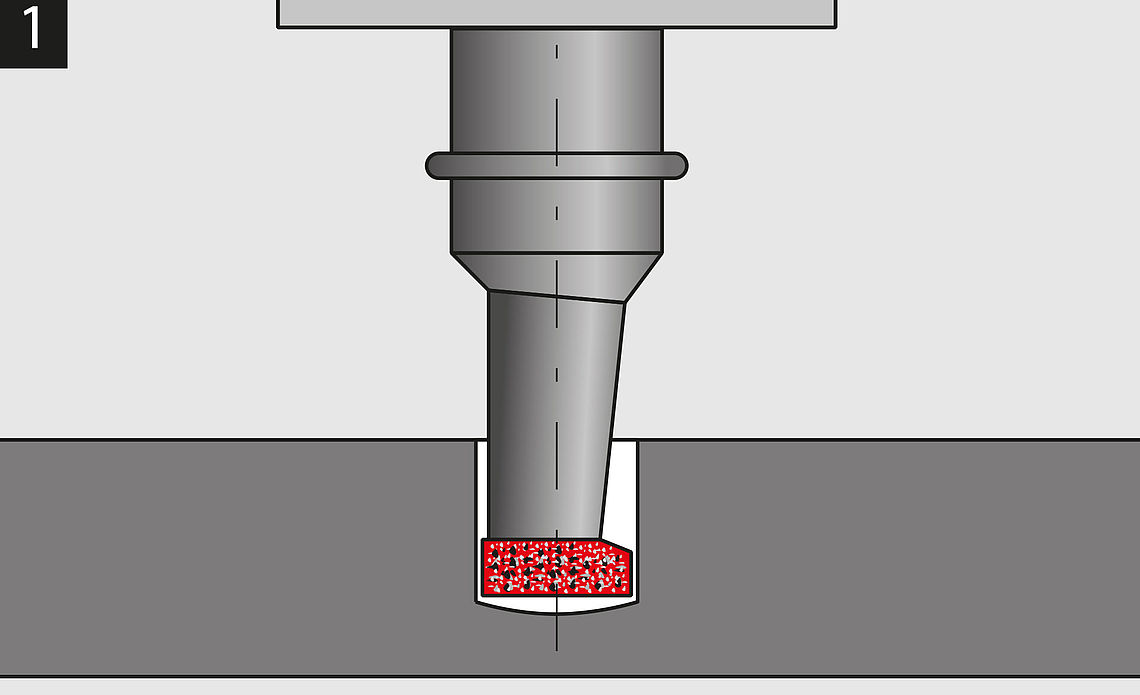

Отверстие с подрезкой производится за одну операцию (сверление цилиндрического отверстия 1 и подрезка 2).

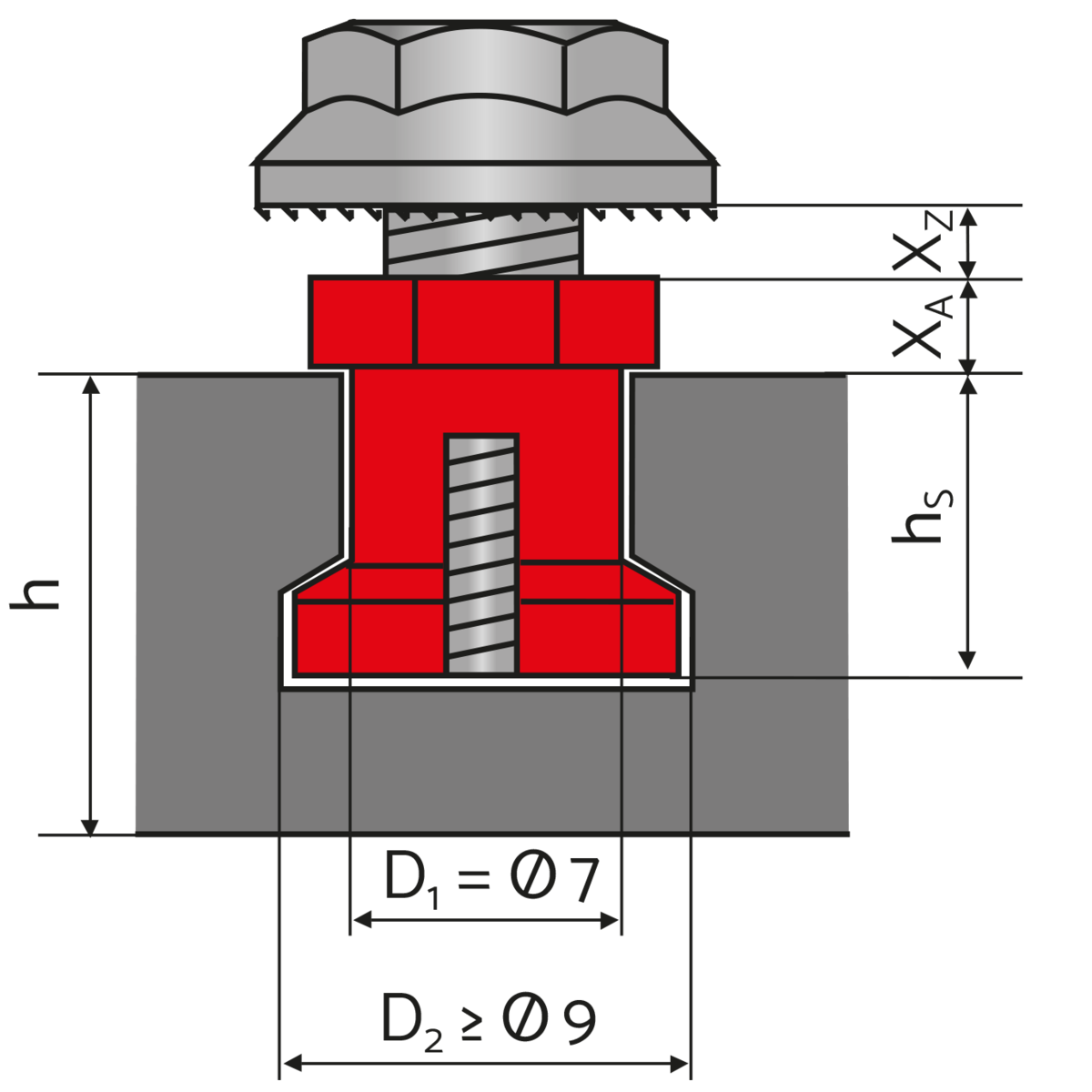

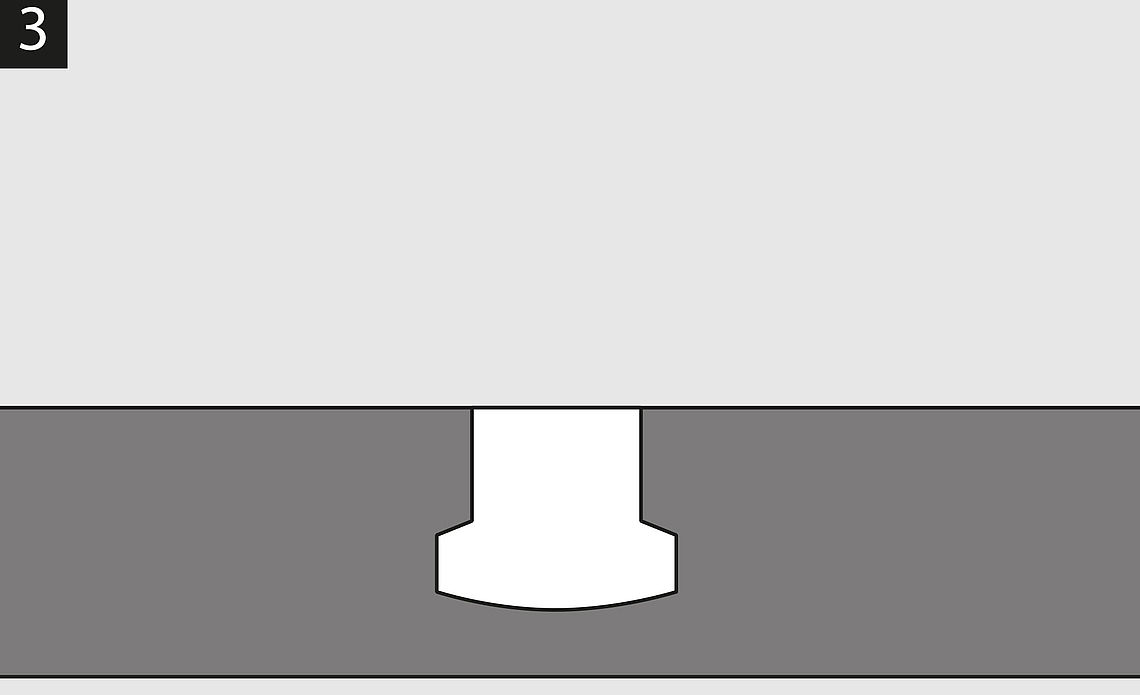

Только при наличии точно просверленного отверстия 3 возможна правильная установка цангового анкера. Регулярный контроль геометрии отверстия осуществляется с помощью измерительного калибра KEIL, соответствующего глубине установки анкера. С помощью данного измерительного калибра устанавливается глубина hS и можно эффективно проверить все основные размеры отверстия.

Вариант 1 (тип АА):

Анкерные гильзы и болты со стопорными зубцами для фиксированной толщины соединяемых деталей, например, крючки

Цанговый анкер состоит из анкерной гильзы и соответствующего шестигранного болта.

Высверленное отверстие, анкерная гильза и длина резьбы болта должны быть отрегулированы в соответствии с требуемой глубиной установки hS цангового анкера и выбранного держателя панели. Только использование подходящих деталей делает установку быстрой, простой и безопасной.

Процедура монтажа:

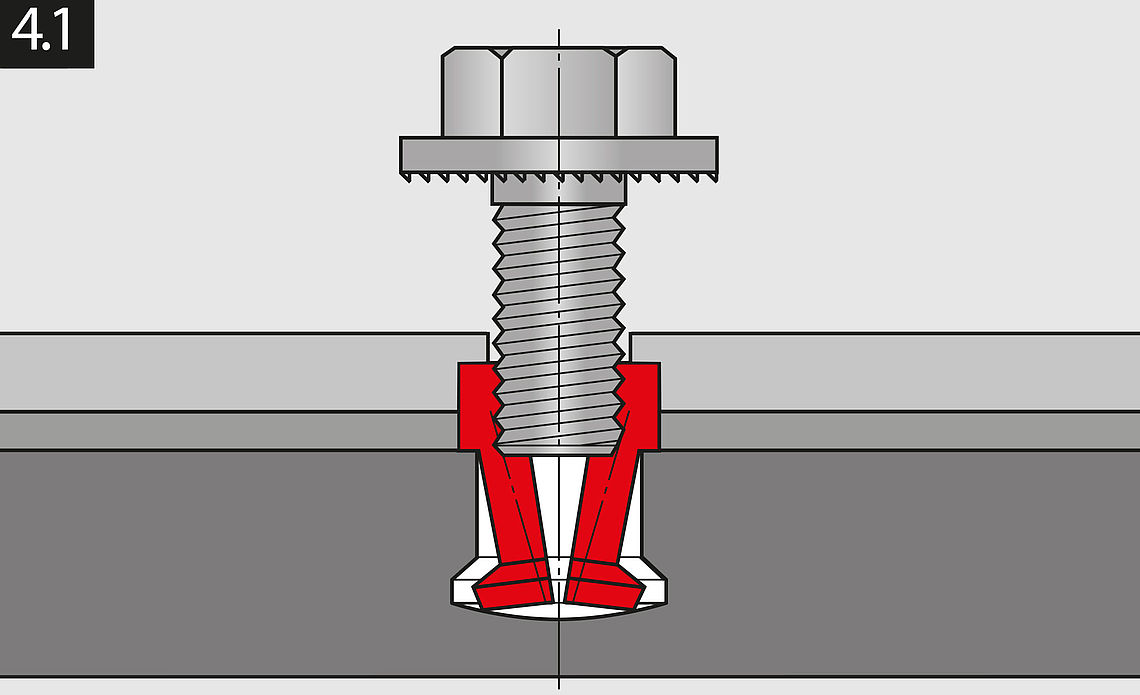

  1. Анкерная гильза, сплющенная в нижней части, вставляется в просверленное отверстие вместе с предписанным держателем панели 4.1.

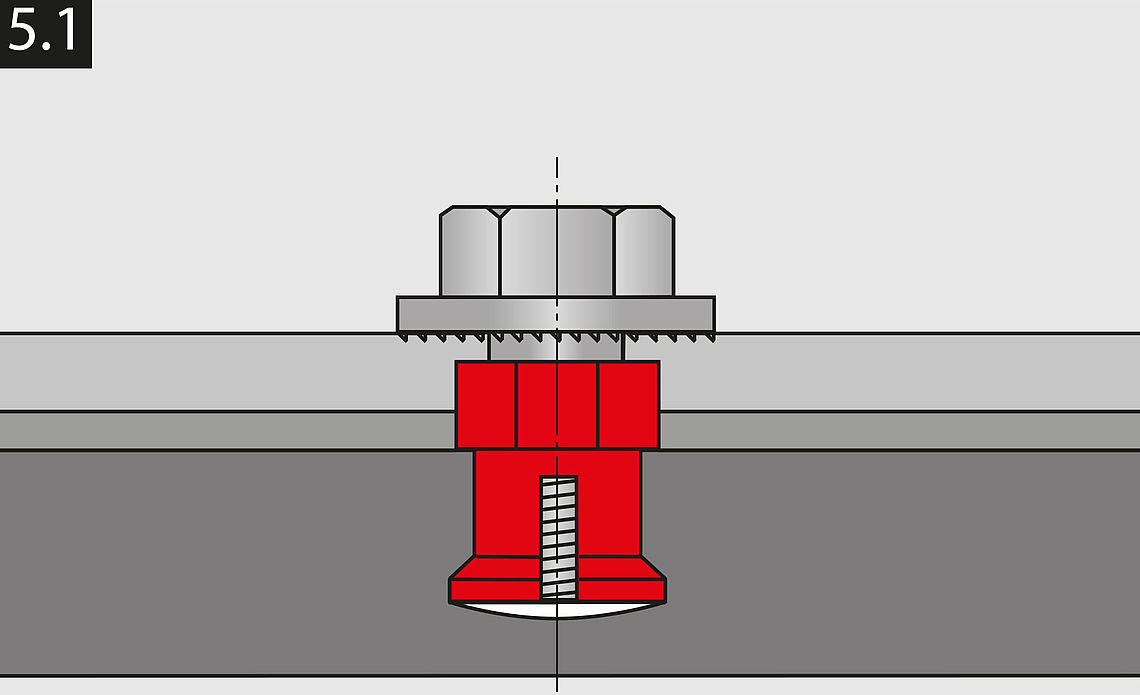

  2. Винт вставляется путём небольшого надавливания на держатель панели (для фиксации анкера) 5.1. Блокирующее зубчатое зацепление винта врезается в держатель панели для фиксации винта.

Держатель панели образует фиксированный блок с цанговым анкером KEIL, в представленном здесь способе монтажа.

При контролируемом ввинчивании винта анкерная гильза расширяется до первоначального размера таким образом, что она полностью соприкасается с фасадной панелью в зоне подрезки просверленного отверстия. После монтажа анкер располагается в просверленном отверстии без разжимного усилия (т.е. крючок может быть повернут с определённым усилием).

Указание: Если подходящий винт используется для определенной толщины соединяемых деталей, то глубина ввинчивания всегда соответствует! Монтаж выполняется быстро, легко и безопасно. Точная глубина ввинчивания вставных анкеров KEIL также обеспечивается за счёт использования системы. Ввинченная часть должна быть заподлицо с анкерной гильзой на торцевой стороне.

Внимание: Перед каждым выполнением монтажа необходимо провести пробную сборку, чтобы проверить, находится ли ввинчиваемая часть заподлицо с анкерной гильзой на торцевой стороне.

Вариант 2 (тип BH/CA):

Анкерные гильзы и установочные винты для различной толщины соединяемых деталей

Цанговый анкер состоит из анкерной гильзы и соответствующего зажимного штифта.

Просверленное отверстие, анкерная гильза и установочный винт должны быть отрегулированы в соответствии с требуемой глубиной установки hS цангового анкера. Только использование подходящих деталей делает установку быстрой, простой и безопасной.

Процедура монтажа:

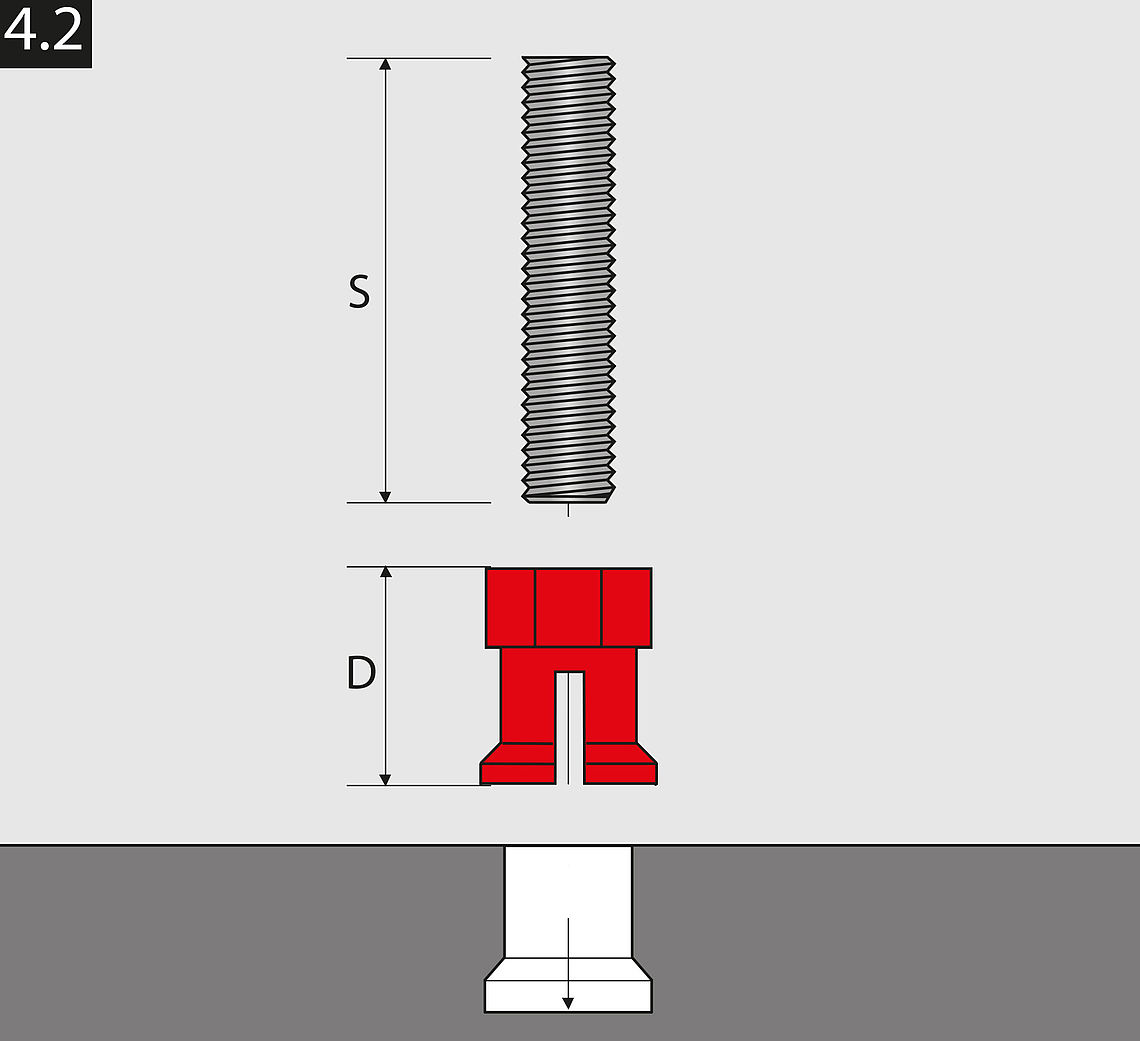

  1. Вставить расплющенную в нижней части анкерную гильзу в просверленное отверстие 4.2.
  2. Поместить установочные винты в ввинчиваемое резьбовое соединение.
  3. Удерживать анкерную гильзу рожковым ключом и ввинчивать установочный винт до упора - ослабить рукоятку.

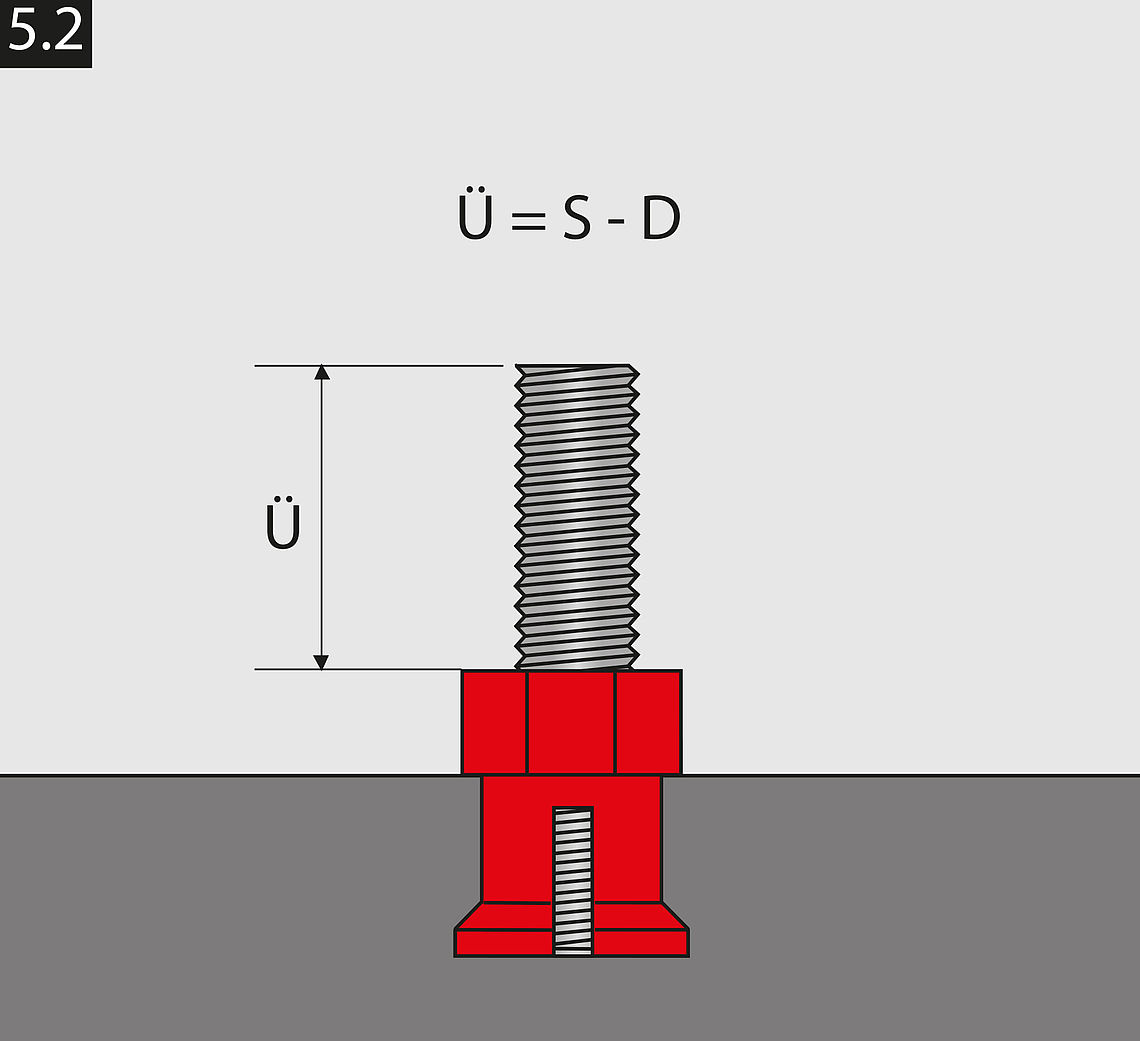

  4. Контролировать размер Ü 5.2.
  5. Зафиксировать держатель панели гайкой.

При контролируемом ввинчивании установочного винта анкерная гильза расширяется до первоначального размера таким образом, что она полностью соприкасается с фасадной панелью в зоне подрезки просверленного отверстия. После монтажа анкер располагается в просверленном отверстии без разжимного усилия.

Указание: Правильная глубина ввинчивания гарантируется при использовании соответствующего монтажного инструмента, ввинчиваемого резьбового соединения KEIL и при соблюдении процедуры монтажа. Таким образом, соответствующее выступание автоматически будет гарантировано.

Внимание: Перед каждым выполнением монтажа необходимо провести пробную сборку, чтобы проверить, находится ли ввинчиваемая часть заподлицо с анкерной гильзой на торцевой стороне, и был ли использован соответствующий монтажный инструмент.

Глубина ввинчивания гарантируется даже при использовании вставного анкера KEIL (тип анкера CA).
